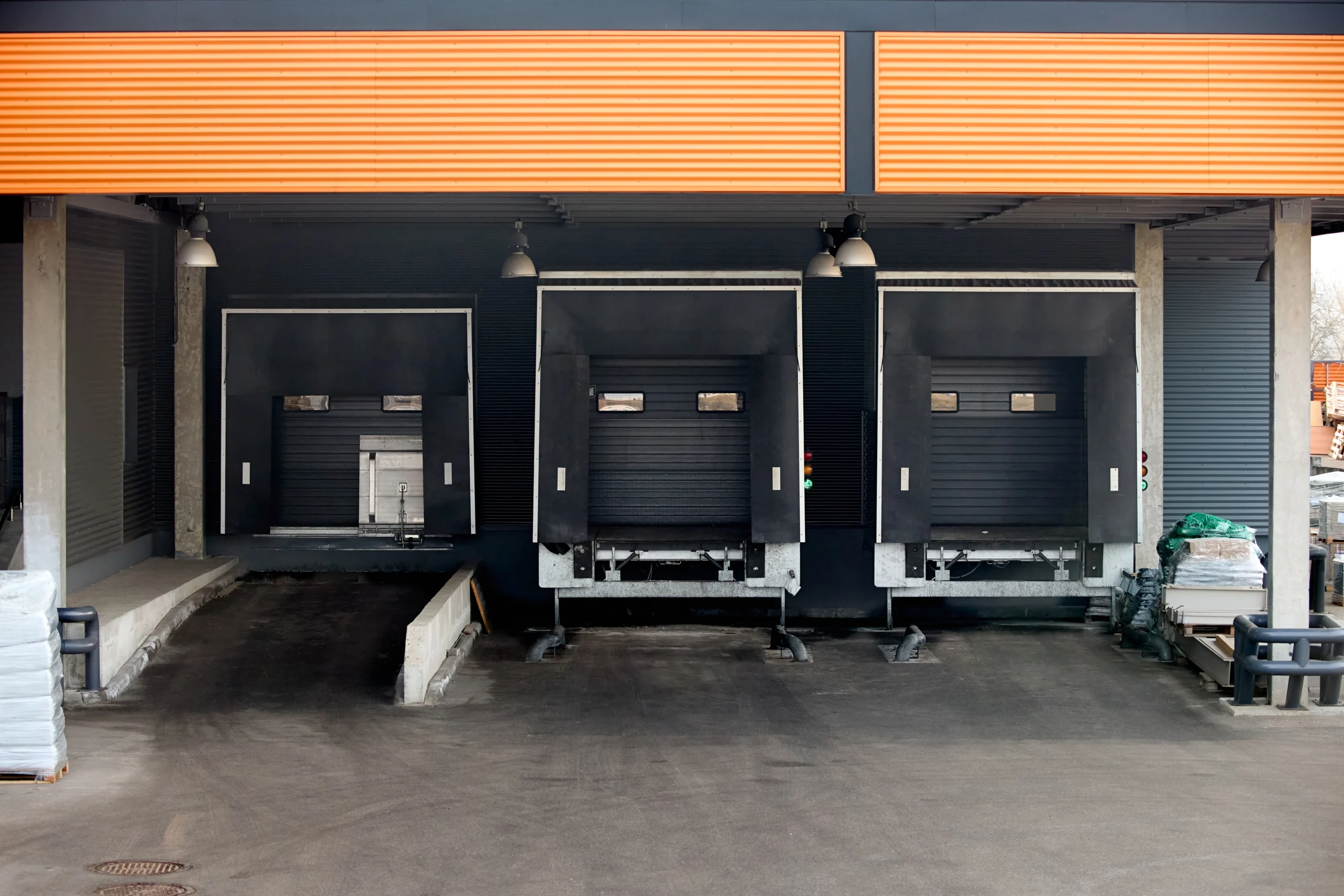

Manutenzione baie di carico: normativa e piano preventivo

La manutenzione baie di carico è obbligatoria per legge. Le pedane dock leveller, i portoni sezionali, le porte rapide e i sistemi di shelter rientrano nella categoria delle attrezzature di lavoro soggette agli obblighi del Titolo III del D.Lgs. 81/2008. Il datore di lavoro è tenuto a mantenerle in stato di efficienza e a sottoporle a verifiche periodiche documentate.

Noi di Goisis gestiamo la manutenzione delle baie per piattaforme logistiche nel Nord Italia: 12 siti, oltre 490.000 mq di infrastrutture logistiche in gestione. Conosciamo le baie di carico dall’interno, sappiamo quali componenti cedono prima, quali guasti si presentano con più frequenza e come intervenire prima che un fermo operativo blocchi le operazioni di carico e scarico. In questo articolo spieghiamo cosa comprende una corretta manutenzione delle baie, quali sono le norme di riferimento e come strutturare un piano preventivo efficace.

cos’è una baia di carico e da cosa si compone

Una baia di carico è un sistema composto da elementi interdipendenti. Il guasto di uno solo può bloccare l’intera operatività della baia. Conoscere i componenti e le loro esigenze manutentive è il primo passo per strutturare un piano preventivo efficace.

Pedana dock leveller idraulica: il componente più critico

La pedana dock leveller è la rampa che compensa il dislivello tra il pavimento del magazzino e il pianale del veicolo attraccato. Le pedane idrauliche, le più diffuse nei magazzini moderni, sollevano e abbassano il piano tramite un cilindro idraulico comandato da una pompa elettrica. Ogni ciclo completo (discesa, posizionamento, risalita) sollecita il circuito oleodinamico, le guarnizioni, i tubi flessibili, i perni di cerniera e la struttura in acciaio.

I controlli che eseguiamo su ogni pedana includono: verifica del livello e della qualità dell’olio idraulico, ispezione di guarnizioni e tubi flessibili per perdite, verifica del funzionamento del cilindro e della velocità di discesa, test del sistema di bloccaggio in posizione di lavoro, controllo dei finecorsa elettrici, ispezione della struttura per deformazioni o cricche da fatica, lubrificazione di perni e cerniere.

I due guasti più pericolosi sulle pedane non manutenute sono: (1) il cilindro idraulico in perdita, che riduce progressivamente la capacità di sollevamento fino all’impossibilità di tenere il piano in posizione; (2) il sistema di bloccaggio in posizione di lavoro non funzionante. Una pedana non bloccata su cui sale un carrello elevatore può improvvisamente abbassarsi, causando ribaltamento del mezzo e infortuni gravi agli operatori. La norma EN 1398 impone requisiti specifici per i dispositivi di bloccaggio delle pedane di carico: il rispetto di questi requisiti va verificato ad ogni ispezione periodica.

Portoni sezionali: usura da cicli e rischio molle di contrappeso

In un magazzino logistico attivo, un portone sezionale può compiere tra 50 e 150 cicli al giorno. Su base annua, questo equivale a 15.000-40.000 cicli: un carico di usura che nessun componente meccanico può reggere senza manutenzione periodica. I controlli che eseguiamo includono: lubrificazione delle guide e delle cerniere dei pannelli, verifica del funzionamento e dello stato delle molle di contrappeso, controllo del motore elettrico (assorbimento, temperatura di esercizio), test delle fotocellule di sicurezza e dei finecorsa, ispezione dei pannelli per deformazioni o danni da impatto.

Le molle di contrappeso meritano attenzione specifica. Sono elementi sotto tensione costante, progettati per un numero definito di cicli. Quando raggiungono la fine della vita utile stimata, la rottura è improvvisa e può avvenire con il portone in posizione elevata, con rischio di caduta del portone stesso e di infortuni agli operatori presenti. Noi di Goisis sostituiamo le molle preventivamente, prima della fine del ciclo di vita dichiarato dal produttore, evitando che la rottura avvenga in modo inaspettato.

Porte rapide autoriparanti: verifica del meccanismo di riaggancio

Le porte rapide in tela o PVC sono progettate per un passaggio veloce dei carrelli e per il mantenimento delle condizioni ambientali (temperatura, umidità, barriere contro polvere e insetti) nelle zone a temperatura controllata. Sono anche progettate per deformarsi e riagganciarsi automaticamente in caso di impatto accidentale di un carrello, una funzione critica che va verificata periodicamente perché, se il sensore di riaggancio o il sistema di guida è deteriorato, la porta non si riassesta e rimane in posizione anomala, perdendo le sue funzioni di separazione ambientale e di sicurezza.

I controlli includono: ispezione della tela per strappi, deformazioni o perdita di elasticità, verifica del funzionamento del sensore di riaggancio post-impatto, lubrificazione delle guide, controllo del motore e dei dispositivi di sicurezza (barra anti-intrappolamento, bordo sensibile, fotocellule).

Shelter e portali isotermici: tenuta termica e integrità strutturale

Lo shelter è il sistema di sigillatura perimetrale che, a baia attraccata, garantisce l’isolamento tra l’interno del magazzino e l’esterno. La sua funzione è critica nelle baie adiacenti a celle frigorifere o a reparti climatizzati: uno shelter deteriorato causa dispersioni termiche che si traducono in aumento dei consumi degli impianti di refrigerazione e in difficoltà nel mantenimento del setpoint termico.

Gli elementi in gomma, tela o schiuma poliuretanica degli shelter si deteriorano per l’abrasione del bordo del cassone durante l’attracco e per l’esposizione agli agenti atmosferici. L’ispezione periodica rileva le aree di deterioramento avanzato e pianifica la sostituzione prima che la perdita di tenuta diventi significativa. La sostituzione preventiva di uno shelter costa molto meno dell’aumento dei costi energetici di una cella che non mantiene il setpoint.

Parabordi e bloccaruote: primo impatto, prima usura

I parabordi assorbono l’energia cinetica del veicolo durante la manovra di attracco alla baia. Si consumano per definizione: ogni impatto degrada il materiale. Un parabordo ceduto non protegge più la struttura della banchina, con rischio di danni progressivi al rivestimento del muro o alla struttura della baia stessa. I bloccaruote impediscono lo scivolamento in avanti del veicolo durante le operazioni di carico: la loro usura o assenza è una delle cause più frequenti di incidenti alle baie di carico. Entrambi i componenti vanno ispezionati ad ogni visita e sostituiti quando l’usura supera il 30-40% dello spessore originale.

Normativa di riferimento per la sicurezza delle baie di carico

Le baie di carico in ambito lavorativo sono soggette a un insieme preciso di obblighi normativi che il datore di lavoro deve conoscere e rispettare.

La manutenzione baie di carico è obbligatoria per legge e deve essere eseguita da personale qualificato e competente ai sensi dell’art. 71 del D.Lgs. 81/2008. Gli interventi devono essere documentati nel registro di manutenzione delle attrezzature di lavoro.

Frequenze raccomandate per la manutenzione baie di carico

Le frequenze di ispezione devono essere calibrate sull’intensità di utilizzo della singola baia, non applicate uniformemente a tutto il magazzino. Una baia con 100 cicli al giorno richiede interventi più frequenti di una baia secondaria con 10 cicli.

A queste frequenze si aggiunge la verifica straordinaria immediata dopo qualsiasi evento anomalo: impatto di carrello su portone o pedana, contatto di veicolo con shelter, rumore anomalo durante il funzionamento, perdite di olio visibili.

Il costo di una baia non manutenuta: tre scenari dal campo

Portone sezionale con molla di contrappeso fuori vita utile: la rottura improvvisa di una molla di contrappeso causa la caduta del portone senza preavviso. In un contesto logistico attivo, questo avviene spesso durante un’operazione di carico, con rischio di danni a persone, merci e veicolo. La sostituzione preventiva della molla costa un decimo rispetto alla gestione dell’incidente (fermo baia, intervento urgente, possibili danni a cose e persone, notifica all’organo di vigilanza).

Pedana con blocco in posizione di lavoro non funzionante: il carrello elevatore sale sulla pedana, che improvvisamente scende a causa del guasto al meccanismo di bloccaggio. Risultato: ribaltamento del carrello con operatore a bordo. È uno degli incidenti più gravi che avvengono nelle aree di carico dei magazzini ed è quasi sempre prevenibile con una manutenzione periodica che includa il test specifico del sistema di bloccaggio.

Shelter deteriorato su baia di cella frigorifera: la perdita di tenuta costringe il compressore della cella a lavorare con carichi termici superiori a quelli di progetto. Il consumo elettrico aumenta del 10-15% e il compressore si usura più rapidamente. Il costo della sostituzione preventiva dello shelter (poche centinaia di euro) è ampiamente compensato dal risparmio energetico nel medio periodo.

Come Goisis struttura il piano di manutenzione preventiva delle baie

Per ogni piattaforma logistica che prendiamo in gestione, il piano di manutenzione baie di carico parte da un censimento completo: numero di baie, tipologia di pedana (meccanica o idraulica), tipologia di portone (sezionale manuale o motorizzato, porta rapida), presenza di shelter, stato di ogni parabordo, data dell’ultimo intervento documentato. Da questo censimento costruiamo un piano con frequenze differenziate per baia, calibrate sull’intensità di utilizzo rilevata.

Al termine di ogni visita, il cliente riceve un report per baia: componenti verificati, anomalie rilevate, interventi eseguiti, raccomandazioni per la pianificazione. Il registro degli interventi è aggiornato e disponibile per le ispezioni ai sensi del D.Lgs. 81/2008.

La manutenzione baie di carico si integra naturalmente con gli altri servizi che gestiamo. I portoni motorizzati richiedono interventi coordinati con la manutenzione degli impianti elettrici (alimentazione, quadri, protezioni). L’automazione delle baie, tra cui sistemi di segnalazione baia occupata, luci semaforo e bloccaruote automatici, rientra nel perimetro della nostra divisione automazione industriale. Dock leveller, impianti elettrici e HVAC sono sistemi interdipendenti che determinano la continuità operativa del magazzino. Un unico fornitore che gestisce tutti questi aspetti garantisce interventi coordinati e un archivio completo e coerente della storia manutentiva del sito.

Perché scegliere Goisis per la manutenzione baie di carico

Gestiamo piattaforme logistiche nel Nord Italia con oltre 490.000 mq in gestione. Conosciamo le baie di carico dall’interno: sappiamo dove si consumano prima le molle, quali pedane hanno i circuiti idraulici più sollecitati, come si comportano gli shelter nelle stagioni più critiche. Nessun subappalto: chi viene a fare la manutenzione oggi è lo stesso che ha fatto il censimento iniziale e conosce la storia di ogni baia. Contattaci al 035 4191278 o scrivi a ufficio@goisissrl.it per un sopralluogo e un piano di manutenzione su misura.
